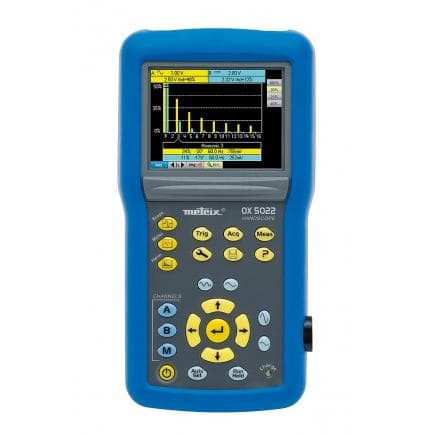

CHAUVIN ARNOUX OX5022-C - Portable 2-way isolated oscilloscope 600V Cat. III with color display and 20MHz bandwidth OX 5022

Description

Description: The shockproof, IP54, HANDSCOPE OX 5022 oscilloscope fits comfortably in one hand. This ergonomic instrument is also equipped with a TFT colour screen and LED backlighting for precise data display. To make it simpler to use, intuitive pictograms and integrated multilingual help are available at all times. The HANDSCOPE combines 3 measuring instruments in 1 on 2 channels: 20 MHz oscilloscope with 2 totally-isolated 600 V CAT III channels - 20 MHz bandwidth – 2 GS/s - 5 mV to 200 V/div and 25 ns to 200 s/div Independent 8,000-count multimeter with power measurements, Built-in 31-order harmonic analyser (fundamental between 40 and 450 Hz). 2 MB are available for recording data and, in multimeter mode, it is possible to store graphic recordings of 2700 measurements (5 min to 1 month). Isolated USB communication with the SCPI protocol is available. This makes it simple to program the instrument remotely with the SX-METRO software. These products have been developed using an Eco-Design approach to reduce their environmental impact. They come with a 3-year warranty. Affichage : LCD TFT couleur 3,5” - résolution 320 x 240 - rétroéclairage LED Affichage des courbes sur l'écran : 2 courbes + 2 curseurs + trace ou calcul mathématique Bande passante : 20 MHz Commandes : touches d'accès direct et menus à l'écran via les touches de navigation (menu principal et secondaire) Couplage : CA ou CC (selon le couplage d'entrée d'activation), réjection HF, LF ou de bruit Échantillonnage max. : 2 GS/s en ETS - 50 MS/s en monocoup sur chaque entrée Entrées : 2 entrées isolées Impédance d'entrée : 1 MΩ ± 0,5 %, environ 17 pF Limiteur de bande passante : 1,5 MHz, 5 kHz Mode : automatique, trigger, coup unique et roll activé Résolution verticale : 9 bit Sensibilité : ≤ 1,2 div c-c jusqu'à 20 MHz Sensibilité verticale : de 5 mV à 200 V/div Tension d’entrée Max. : 600V CAT III - Déclassement -20 dB par décade à partir de 100 kHz Type : avant, largeur d'impulsion (20 ns - 20 s) Vitesse de numérisation : de 25 ns/div à 200 s/div - Mode Roll de 100 ms à 200 s/div Zoom horizontal : coefficient de zoom : x1, x2, x5
